Custo maior de investimento, associado à prática de desprezar o Custo Total de Propriedade, limita o uso dos sistemas radiantes; insegurança técnica também contribui
Os sistemas radiantes para climatização de ambientes representam, do ponto de vista técnico, uma das soluções mais evoluídas para o controle térmico de edifícios. Apesar do reconhecimento da sua superioridade em termos de conforto, eficiência energética e qualidade do ar, a sua penetração no mercado brasileiro permanece aquém do seu potencial.
Em primeiro lugar, o mercado brasileiro de climatização tem sido dominado pelos sistemas de expansão direta, com predomínio dos splits, que se tornaram acessíveis e onipresentes. A cultura de mercado e a mão de obra especializada estão fortemente orientadas para estes sistemas, criando uma inércia técnica significativa. A transição para sistemas radiantes exige uma mudança de paradigma no dimensionamento e na execução, o que gera resistências.
Em segundo lugar, a percepção de custo inicial elevado atua como uma barreira significativa. Embora a análise do ciclo de vida revele vantagens econômicas a longo prazo, o investimento inicial para a implementação de sistemas radiantes, particularmente em projetos de grande escala, pode ser superior ao de sistemas convencionais. A isto acresce a necessidade de integração com outros sistemas prediais, como o piso ou o forro, o que exige coordenação desde as fases iniciais do projeto, algo que nem sempre é viável em empreendimentos com prazos e orçamentos apertados.
Por último, subsiste um conhecimento técnico insuficiente sobre o projeto e operação destes sistemas. A gestão do risco de condensação e a necessidade de sistemas de controle mais sofisticados são frequentemente apontadas como obstáculos. No entanto, como se verá adiante, com o dimensionamento adequado e a integração com sistemas de tratamento de ar, estes riscos são perfeitamente controláveis.
Conforto térmico, qualidade do ar e eficiência energética
As vantagens dos sistemas radiantes (vigas frias e forros, paredes e pisos radiantes) são substanciais e bem documentadas. Ao contrário dos sistemas por convecção forçada, que criam correntes de ar e estratificação térmica (ar quente sobe, ar frio desce), os sistemas radiantes atuam por radiação e convecção natural. A superfície radiante (forro ou viga) troca calor diretamente com as superfícies e ocupantes do ambiente. Isto resulta numa distribuição de temperatura mais homogênea, eliminando pontos de desconforto. No modo de arrefecimento, a sensação de frescura é obtida sem correntes de ar desconfortáveis, frequentemente associadas a problemas de garganta e ressecamento dos olhos. O princípio é semelhante ao conforto proporcionado pelos pisos radiantes, que aquecem uniformemente a partir do chão, criando uma sensação de aconchego sem ruídos ou equipamentos visíveis.
Os sistemas radiantes, por não possuírem ventiladores ou partes móveis, não promovem a circulação e ressuspensão de partículas, pó e alergênicos. A ausência de correntes de ar forçadas reduz significativamente a movimentação de contaminantes, o que é particularmente benéfico para indivíduos com alergias ou problemas respiratórios.
A eficiência energética é um dos pilares da argumentação a favor dos sistemas radiantes. A principal razão reside nas temperaturas da água de trabalho. Enquanto um sistema de ar-condicionado todo ar opera com temperaturas de água gelada na ordem dos 7 °C, os sistemas radiantes podem funcionar eficazmente com água entre os 15 °C e os 18 °C para arrefecimento. Esta diferença, aparentemente pequena, tem um impacto enorme no desempenho da fonte de energia, frequentemente um chiller.
A eficiência dos chillers é inversamente proporcional à diferença de temperatura entre a fonte (exterior) e o dissipador (sistema interior). Ao operar com temperaturas de água mais elevadas para arrefecimento, o sistema atinge coeficiente de desempenho (COP) significativamente superior. Este princípio é idêntico ao que torna os pisos radiantes tão eficientes para aquecimento: a baixa temperatura de impulsão (cerca de 35 °C) permite o uso eficiente de bombas de calor, que produzem o mesmo conforto com menor consumo energético. Um estudo do Instituto de Tecnologia de Edifícios de Dresden demonstrou que sistemas de piso radiante de camada fina podem alcançar uma poupança anual de energia de até 9,5%.
Limitações dos sistemas radiantes
Apesar das inúmeras vantagens, os sistemas radiantes apresentam limitações intrínsecas que devem ser consideradas. A começar pelo elevado investimento inicial, que inclui custo dos componentes e necessidade de mão de obra especializada.
O risco de condensação é um dos maiores obstáculos para a especificação desses sistemas. A superfície fria do forro ou da viga pode, se não for devidamente controlada, atingir o ponto de orvalho, provocando condensação. Este risco é particularmente relevante em climas quentes e úmidos como em boa parte do Brasil. A gestão deste risco exige um sistema de controle rigoroso, tipicamente integrado com uma unidade dedicada de tratamento de ar externo para desumidificação.
Mas, talvez, a complexidade do projeto seja o grande empecilho. O projeto deve ser integrado desde a fase inicial da construção, condicionando a arquitetura e as restantes especialidades. A necessidade de um rigoroso cálculo de cargas térmicas e de um sistema de controle avançado é imperativa.
Distinção entre forros radiantes e vigas frias
Forros radiantes e vigas frias apresentam diferenças fundamentais. O princípio de um forro radiante é análogo ao de um piso radiante, mas aplicado ao teto. Tubos de cobre ou plástico são embutidos em painéis de gesso cartonado ou em lajes de concreto. No modo de arrefecimento, água fria (15-18 °C) circula nos tubos, arrefecendo a superfície do forro. Esta superfície fria troca calor por radiação com as pessoas, paredes e objetos do ambiente. Simultaneamente, o ar junto ao forro arrefece, aumenta de densidade e desce, criando uma corrente de convecção natural suave e silenciosa, que contribui para a remoção de calor sensível. Este sistema é ideal para edifícios com excelente isolamento térmico e cargas moderadas.
A viga fria utiliza um princípio de convecção natural mais pronunciado. A sua estrutura metálica integra uma serpentina de arrefecimento e é desenhada para otimizar o fluxo de ar. O ar quente do ambiente, mais leve, sobe e passa sobre a serpentina fria, onde é arrefecido. Ao arrefecer, o ar aumenta a densidade e desce, criando um movimento de circulação natural. Este processo remove o calor sensível do ambiente de forma eficiente, sem recorrer a ventiladores. As vigas frias são, por isso, mais adequadas para ambientes com cargas térmicas sensíveis médias a elevadas, como escritórios, grandes espaços ou salas de aula.
Vantagens dos pisos radiantes
Embora o foco deste texto sejam as vigas frias e forros radiantes, é pertinente mencionar a alternativa dos pisos radiantes, que partilham o mesmo princípio termodinâmico. Os pisos radiantes destacam-se pela sua versatilidade, sendo uma solução que pode, com a mesma infraestrutura, proporcionar aquecimento e arrefecimento de superfície. Para aquecimento, a sua eficiência é inigualável, operando com temperaturas de água muito baixas.
A sua principal vantagem sobre os sistemas de teto reside na sensação de conforto. Aquecer o ambiente a partir do chão cria uma distribuição de temperatura ideal (os pés mais quentes que a cabeça), que a maioria das pessoas considera mais agradável. Para arrefecimento, o efeito é menos intenso que o de um forro frio. No entanto, a sua capacidade de manter uma temperatura base confortável, combinada com um sistema complementar para picos de calor, torna-o uma opção excelente.
A questão da condensação
A preocupação com a condensação em sistemas de arrefecimento radiante é legítima, mas pode ser totalmente mitigada com projeto e operação corretos. A condensação ocorre quando a temperatura da superfície do forro ou da viga é inferior à temperatura do ponto de orvalho do ar ambiente.
Para evitar este fenómeno, dois aspetos são fundamentais. Primeiramente, a temperatura da água que circula no sistema radiante deve ser mantida acima da temperatura de ponto de orvalho do espaço. Em climas úmidos, isto significa operar com água em torno de 15 °C e 16 °C, o que, felizmente, coincide com a temperatura ótima para a eficiência energética do sistema. Este controle é realizado por uma central de monitoramento da umidade relativa do ar e ajusta a temperatura da água em conformidade.
A gestão da umidade não pode ser deixada apenas para o sistema radiante. É obrigatório integrar o sistema radiante com uma unidade dedicada de tratamento do externo. Esta UTE deve ser dimensionada para garantir a desumidificação do ar ambiente, mantendo o ponto de orvalho a um nível inferior à temperatura da superfície radiante. É ela, também, que assegura a renovação do ar e a qualidade do ar interior, funções que os sistemas radiantes, por si só, não cumprem.
Quando o projeto aborda estas duas vertentes – controle da água e desumidificação – o risco de condensação deixa de ser uma preocupação, permitindo usufruir plenamente das vantagens do sistema.
Os sistemas radiantes de climatização, nas suas vertentes de vigas frias, forros e pisos radiantes, representam o estado da arte no conforto térmico interior. A sua capacidade de proporcionar um ambiente com temperatura uniforme, sem correntes de ar, com elevada qualidade do ar e com uma eficiência energética inigualável, torna-os a solução para edifícios que ambicionam a excelência.
A sua baixa penetração no mercado brasileiro é um reflexo de barreiras culturais, econômicas e de conhecimento técnico, e não de insuficiências tecnológicas. A chave para uma adoção mais ampla passa por uma mudança de paradigma na formação dos projetistas, na valorização da análise do ciclo de vida (em detrimento do custo inicial) e na disseminação de boas práticas de projeto. Para o especialista que domina estes princípios, o sistema radiante não é apenas uma alternativa, é a afirmação de um compromisso com o conforto, a eficiência e a sustentabilidade.
| Característica | Forro Radiante | Viga Fria |
| Funcionamento | Painéis (gesso cartonado ou metálicos) com tubos embutidos. Atua por radiação e convecção natural, com a superfície a 100% de área útil. | Uma serpentina de arrefecimento está integrada numa caixa metálica. Atua predominantemente por convecção natural; o ar quente sobe, passa pela serpentina, arrefece e desce. |
| Capacidade | Menor capacidade de arrefecimento por m² (tipicamente 50-70 W/m²). Não lida bem com cargas elevadas ou repentinas, como a radiação solar direta. | Maior capacidade por metro linear (120-200 W/m). A convecção aumenta a capacidade de remoção de calor, sendo mais eficaz em espaços com elevadas cargas sensíveis. |
| Arquitetura | Requer um forro contínuo, limitando o pé direito. O forro radiante, por sua vez, pode ser desenhado como um elemento estético, como uma parede ou teto radiante, integrando-se de forma invisível no espaço. | É um elemento visível, pendurado no teto. Interfere com a estética do espaço. |
| Manutenção | A manutenção da tubagem embutida é complexa, exigindo a abertura do forro. No entanto, a sua longevidade e a ausência de partes móveis minimizam as intervenções. | As vigas são mais acessíveis, facilitando a manutenção e limpeza das serpentinas. |

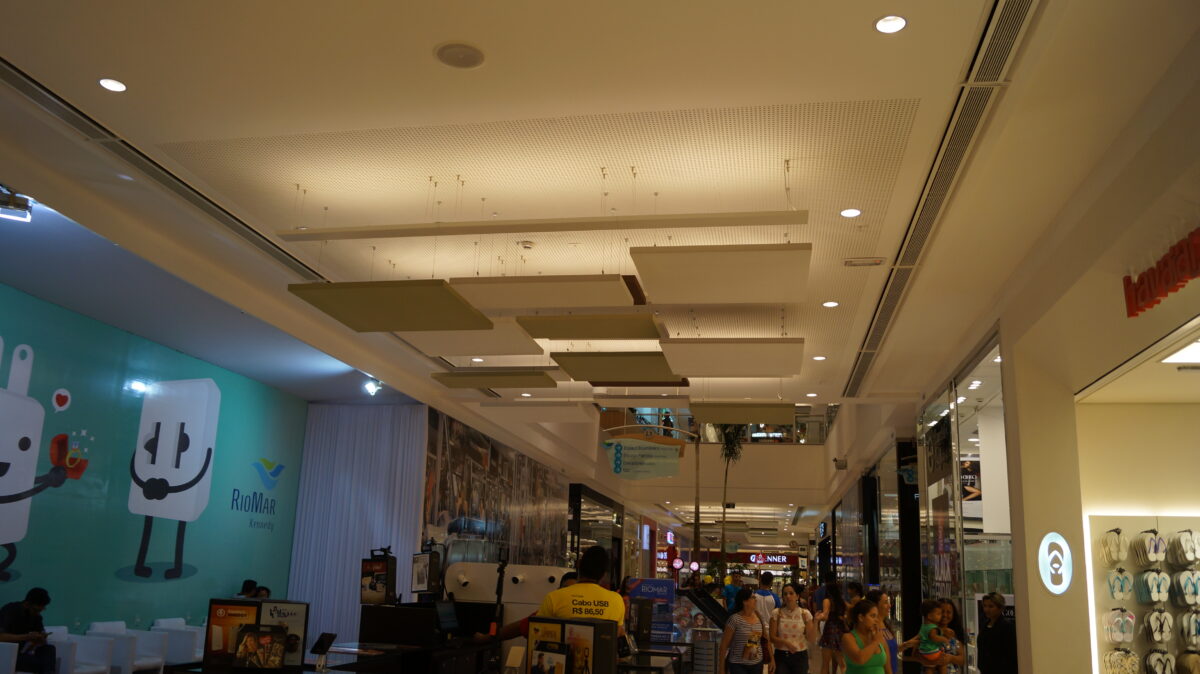

No Brasil, existem sistemas de forros radiantes funcionando há mais de 20 anos, sem ocorrências
Dilson Carreira
Dilson Carreira, direotr da Powermatic, fabricante de dutos de ar e de painéis de forros radiantes, defende que o trabalho de convencimento para a utilização mais ampla dos sistemas radiantes no Brasil deve ser feito junto ao investidor, pois, o sistema exige um aporte inicial maior em relação aos sistemas convencionais. Isso é compensado com vantagens como pavimentos com pé direito menor por praticamente não exigir dutos, redução na área da casa de máquinas e nos custos operacionais com energia e manutenção, entre outros.
Em termos de conforto, esses sistemas permitem a climatização mais homogênea e sem fluxo de ar. Para a QAI, elimina a necessidade de grande insuflamento, eliminando ruídos e jatos de ar. Por exigir equipamentos menores que nos sistemas convencionais, há uma considerável redução no consumo de energia.
Há limitações. Em primeiro lugar, o sistema de forro radiante exige ambientes estanques, pois é necessário manter a umidade abaixo de 40% para evitar condensação nas placas do forro.
As maiores instalações pelo mundo unem os dois sistemas, aplicando as vigas frias mais próximas das fachadas e em áreas de maior concentração de calor, e os forros radiantes nas áreas mais abertas, no centro dos pavimentos. Isso porque as vigas têm maior capacidade de resfriamento por m², porém com menor distribuição. Com o forro se dá o oposto. Em um sistema de forro radiante a água gelada circula por toda a extensão do forro através de serpentinas fixadas às placas.
O maior receio em relação ao forro radiante é a condensação. Para prevenir esse problema, o ambiente deve ser estanque com a umidade mantida sempre abaixo de 40%. A temperatura da água deve ficar próxima aos 16°C e os controles eletrônicos devem ser cuidadosamente dimensionados para manter as condições ideais do ambiente. Durante a operação, os painéis de controles devem alertar quando a temperatura se aproximar demais do ponto de orvalho.
No Brasil há instalações de forro radiante em pleno funcionamento há mais de 20 anos, inclusive na cidade do Rio de Janeiro que tem umidade alta, sem histórico de condensação ou grandes problemas de manutenção dos equipamentos, que são menores que os dos sistemas convencionais.
